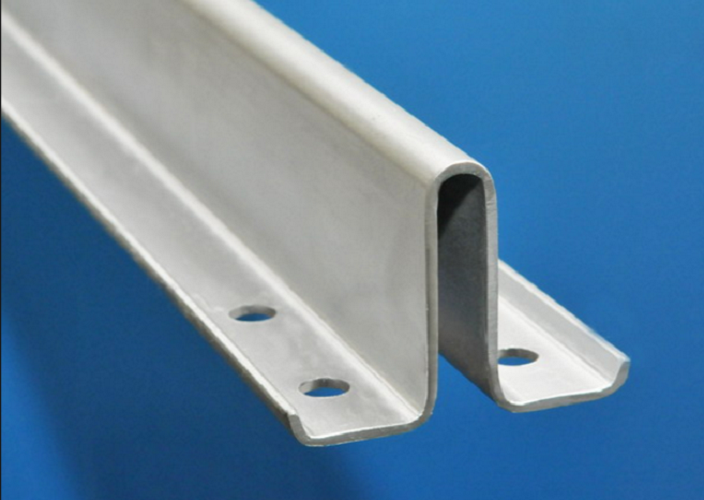

Ray Dẫn Hướng Thang Máy T50, T78, T89, T114

Chức năng chính của ray dẫn hướng thang máy T50, T78, T89, T114

• Dẫn hướng đối trọng hoặc cabin.
• Khi thắng cơ hoạt động làm cho cabin không rơi tự do.
• Trường hợp động cơ đặt trên đỉnh ray thì ray có chức năng nâng đỡ máy.
• Trường hợp dùng V hoặc U làm ray dẫn hướng thì ray có tác dụng duy nhất là dẫn hướng.
• Một số trường hợp hi hữu thang gặp sự cố như: Đứt cáp, vượt tốc, rơi tự do hệ thống phanh sẽ được kích hoạt. Toàn bộ trọng tải của cabin và hành khách trên đó sẽ dồn cả lên ray dẫn hướng thang máy T50, T78, T89, T114
• Ray dẫn hướng thang máy T50, T78, T89, T114 khiến thang máy di chuyển theo đường thẳng hoặc góc nghiêng với hành trình đã định sẵn. Từ đó, tránh được rung lắc dẫn tới va quẹt vào hố thang hoặc các thiết bị khác khi thang máy di chuyển trong hố thang với tốc độ cao.

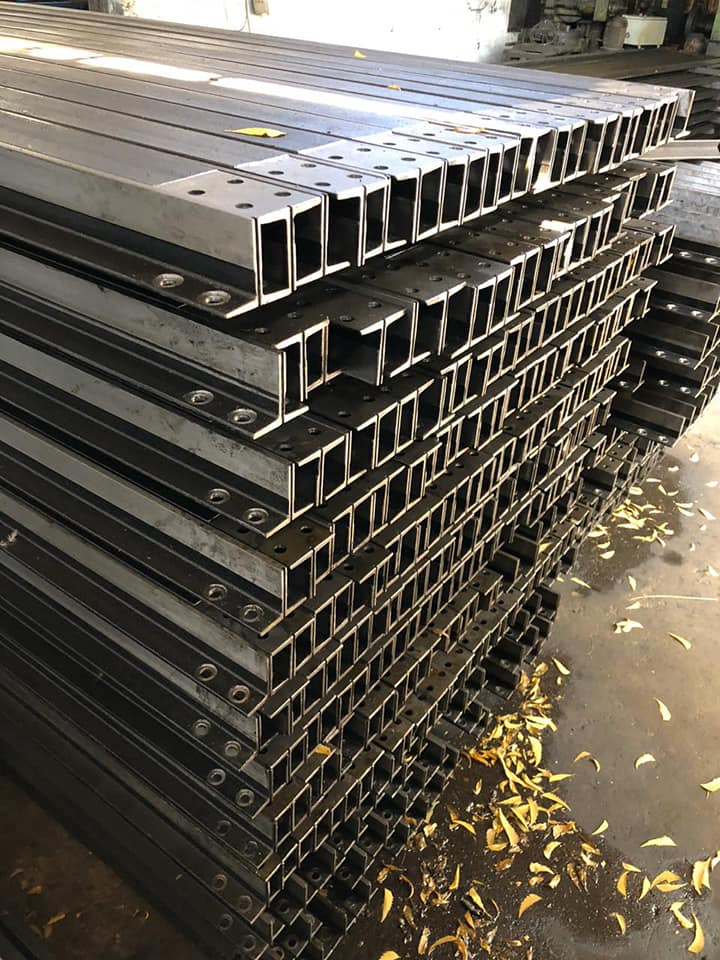

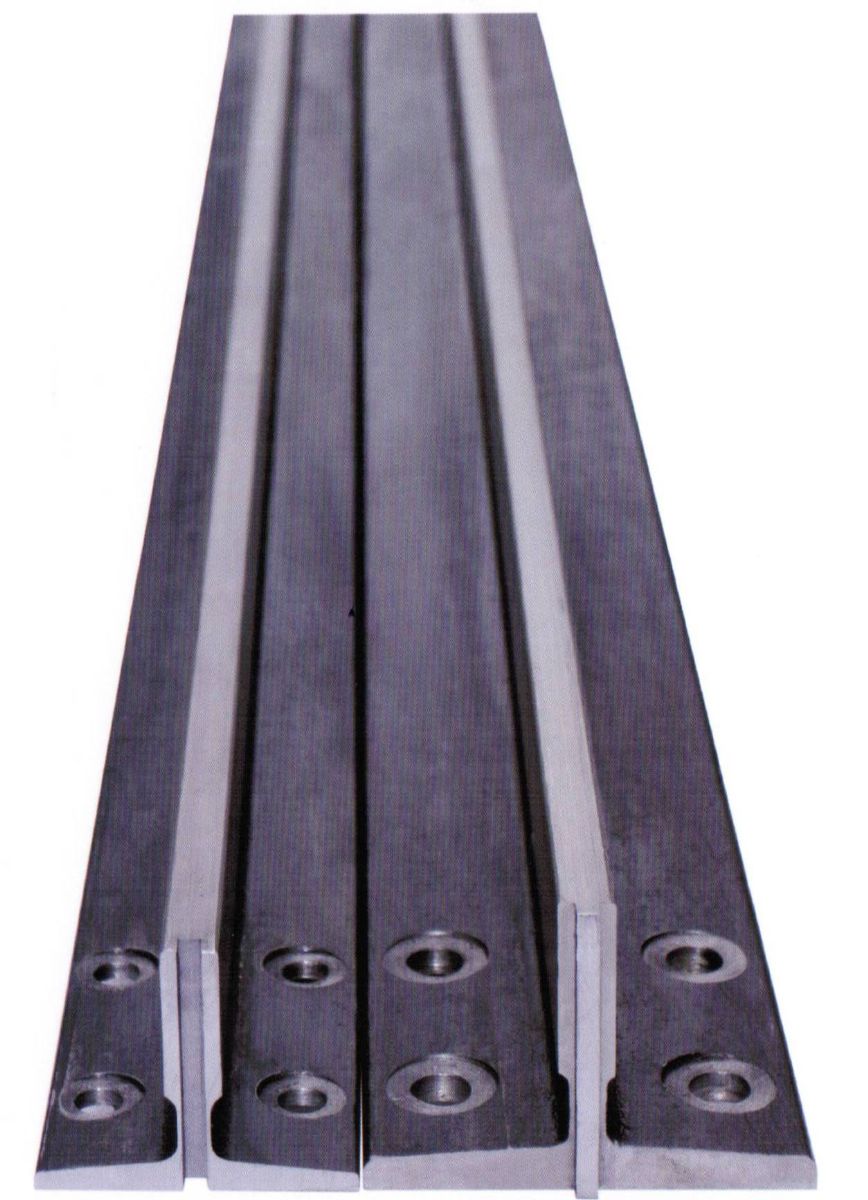

Ray dẫn hướng thang máy T50, T78, T89, T114

Ray dẫn hướng thang máy phổ biến hiện nay

• Ray dẫn hướng thang máy T50: Thép được đúc dạng chữ T được dùng chủ yếu trong thang máy tải thực phẩm có tải trọng 50kg – 200kg.

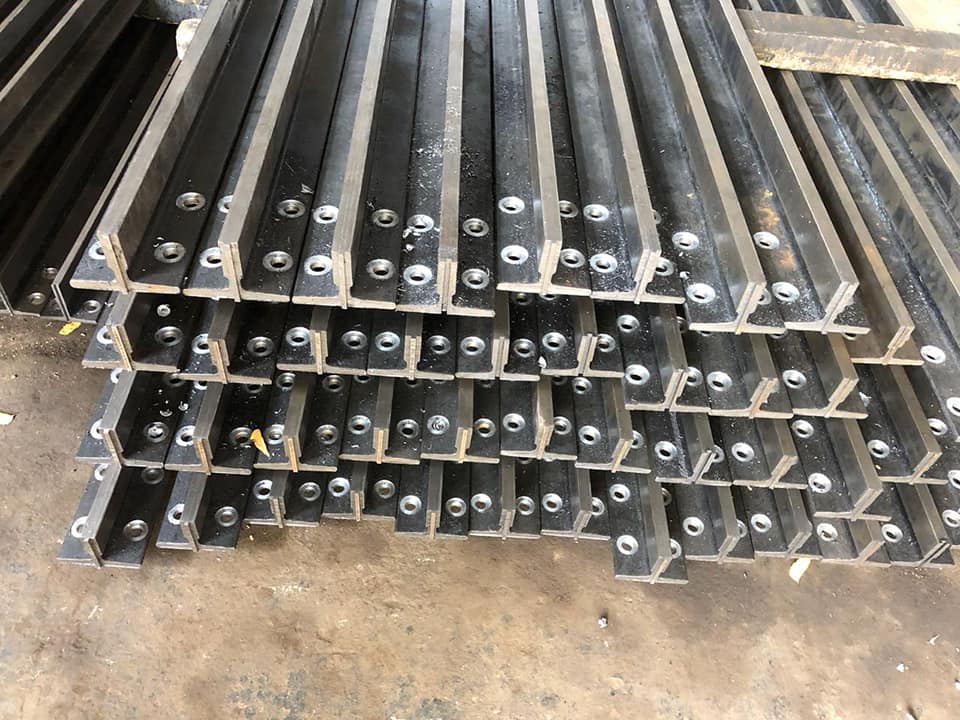

Ray dẫn hướng thang máy T50 tải trọng 50kg – 200kg

• Ray dẫn hướng thang máy T78: Thép có dạng chữ T dùng trong thang máy tải có tải trọng 300 – 600kg.

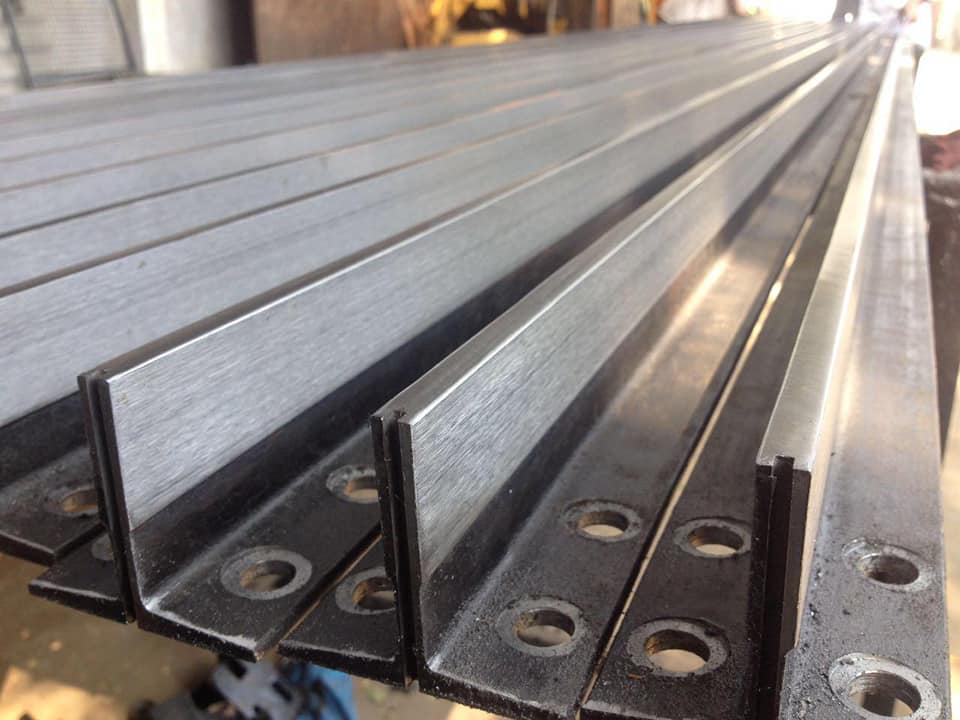

Ray dẫn hướng thang máy T78 tải trọng 300 – 600kg

• Ray dẫn hướng thang máy T89: Thép đúc có hình dạng chữ T được dùng trong thang máy tải 600 – 1000kg.

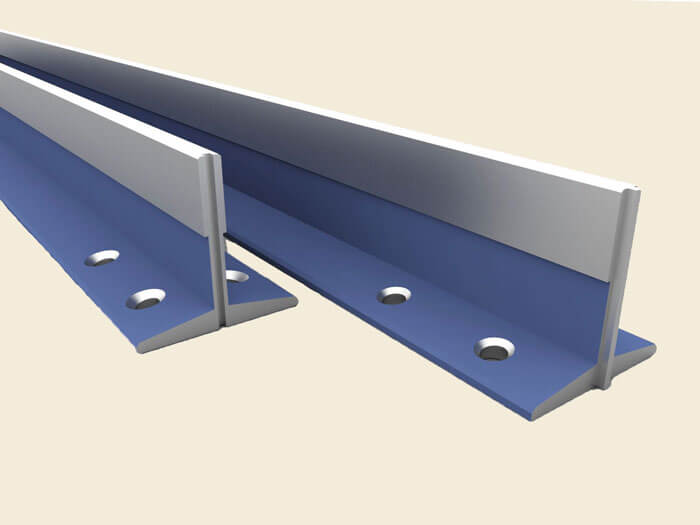

Ray dẫn hướng thang máy T89 tải 600 – 1000kg

• Ray dẫn hướng thang máy T114: Thép đúc dạng chữ T được dùng trong thang máy tải 1000kg trở lên.

Ray dẫn hướng thang máy T114 tải 1000kg trở lên

• Những thang máy dùng từ 4, 6 ray dẫn hướng cho cabin, tải trên 1000kg, có thể dùng 2 cây T89 thay vì T114.

Lý do nên dùng ray dẫn hướng thang máy T50, T78, T89, T114 thay vì sắt U, I, V?

• Sự an toàn tuyệt đối: Dễ dàng trang bị thêm bộ thắng cơ khí khiến cho sự an toàn của quý khách được đảm bảo.
• Độ ổn định: Ray thẳng gần như hoàn hảo khiến cho hành trình chạy luôn giữ được sự ổn định. Đặc biệt là có bass 8 lỗ khi nối các đỉnh ray lại với nhau chứ không phải hàn khi nối.
• Dễ thi công và lắp đặt.
• Khi vận hành cực kỳ êm ái và đặc biệt không gây ra tiếng ồn.
• Được bảo dưỡng một cách dễ dàng bằng dầu nhớt chứ không dùng mỡ bò, sạch sẽ hơn so với các loại ray tự chế bằng U, I, V.

Các yêu cầu đối với ray dẫn hướng thang máy T50, T78, T89, T114

• Ray dẫn hướng thang máy T50, T78, T89, T114 cho cabin phải cứng cáp, vững chãi: Khi thang máy hoạt động bình thường, dưới tác động của tải trọng ngang độ biến dạng của ray ở mọi vị trí và theo mọi phương không được vượt quá 3mm. Khi thử nghiệm thang máy, độ cong do lực ngang gây ra cũng không được vượt quá giá trị và đảm bảo được rằng thang máy hoạt động an toàn và ổn định.
• Khi cabin (đối trọng) chuyển động, vị trí giới hạn của các má trượt không bị trật ra khỏi ray thì chiều cao của ray dẫn hướng thang máy phải có giá trị.
• Ray dẫn hướng phải được cố định vào kết cấu công trình, dự án sao cho không bị dịch chuyển ngang hoặc cong vênh khi bộ hãm tốc độ kích hoạt.
